РЭБ для защиты от дронов

Кодифицирован и получен код НАТО!!!

Цена РЭБа формируется от количества каналов.

Диапазоны от 200–5000 MHz мощностью 50W стоят 40 000 гривен.

Диапазоны 5.0-6.0 ГГЦ мощностью 50W стоят 60000 гривен. Стоимость диапазонов 100W и 150W рассчитываются каждый по запросу.

РЭБ может быть укомплектован любыми частотами из списка, по выбору три типа мощности:

Диапазоны частот каждая мощностью 50, 100 или 150 ватт

185-250 MHz

250-300 MHz

300-400 MHz

400-500 MHz

500-600 MHz

700-850 MHz

850-950 MHz

950-1100 MHz

1450-1550 MHz

1500-1650 MHz

2100-2300 MHz

2300-2500 MHz

2200-2400 MHz

2400-2600 MHz

2500-2700 MHz

2400-2500 MHz (mavik 3 и др.)

3100-3300 MHz

3300-3500 MHz

3500-4000 MHz

4900-5000 MHz

5100-5200 MHz

5200-5300 MHz (mavik 3 и др.)

5300-5400 MHz

5400-5500 MHz

5500-5600 MHz

5600-5700 MHz

5700-5800 MHz (mavik 3 и др.)

5900-6000 MHz

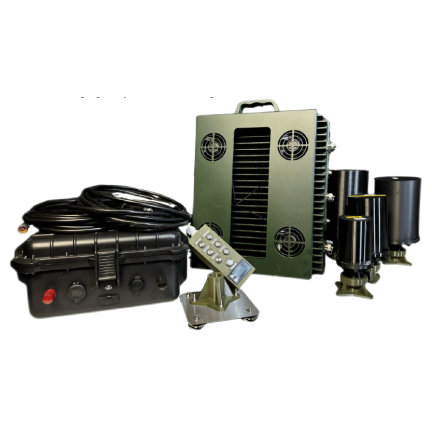

Пример автомобильного РЭБ на нестандартные частоты 3 канала 400-950 MHz

Цена РЭБ – 3 канала * 40 000 = 120.000 гривен

Который устанавливается как стационарно так и мобильно в автомобиле

- модуль РЭБ. Общая ширина полосы глушения 350 МГц:

- 1й диапазон 400-500 MHz мощностью 50 Bт;

- 2й диапазон 700-850 MHz мощностью 50 Bт;

- 3-й диапазон 850-950 MHz мощностью 50 Bт;

В комплектацию входит:

- комплект для питания от автомобильного аккумулятора;

- крепление антенн на крышу авто с помощью неодимовых магнитов или монтажной пластины;

- выносной кабель 4 м, для выноса антенн на крышу авто;

- управление за счет пульта заводимого в авто;

- блок РЭБ и 3 антенны, по одной на каждый диапазон;

- провода питания от АКБ;

– 1 внешние АКБ (рис. 2). Что обеспечивает 2 часа автономной работы на полной мощности. 105Ah 4S 14.2V LiFePO4

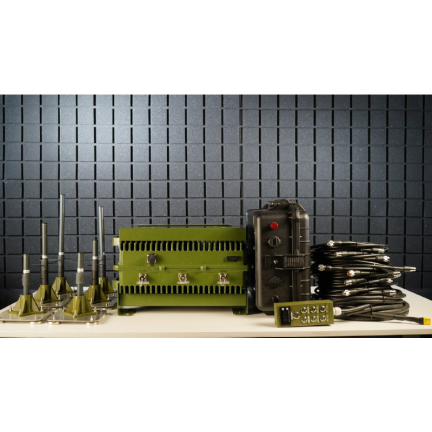

Пример РЭБ на нестандарте частоты 5 каналов 390-950 MHz и 2.4 MHz

Который устанавливается как стационарно так и мобильно в автомобиле

Цена РЭБ – 5 каналов * 40 000 = 200.000 гривен

- модуль РЭБ. Общая ширина полосы глушения 600 МГц:

- 1й диапазон 400-500 MHz мощностью 50 Bт;

- 2й диапазон 700-850 MHz мощностью 50 Bт;

- 3-й диапазон 850-950 MHz мощностью 50 Bт;

- 4й диапазон 950-1100 MHz мощностью 50 Bт;

- 5й диапазон 2300-2400 MHz мощностью 50 Bт;

В комплектацию входит:

- комплект для питания от автомобильного аккумулятора;

- крепление антенн на крышу авто с помощью неодимовых магнитов или монтажной пластины;

- управление за счет пульта заводимого в авто;

- блок РЭБ а также 5 антенны, по одной на каждый диапазон;

- выносной кабель 4 м. для выноса антенн на крышу авто;

- провода питания от АКБ;

– 2 внешних АКБ (рис. 3). Каждый обеспечивает 1.5 часа автономной работы на полной мощности. Емкость 105Ah 4S 14.2V LiFePO4

Контроль качества выпускаемых изделий

Проверка состоит из 3 этапов

Первый этап – модуль помех

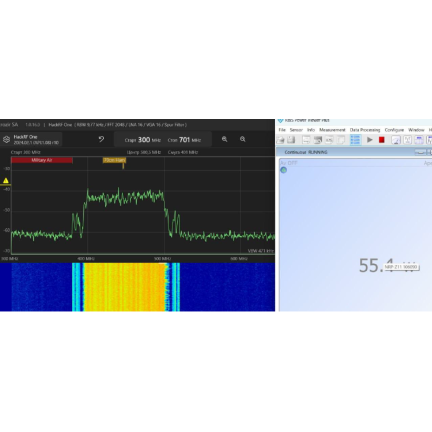

Каждый модуль РЭБ проходит лабораторные испытания на мощность и плотность помех по заявленному диапазону

После проверки на модуль наносится реальное значение мощности и ставится подпись инженера. Контроль мощности осуществляется прибором Rohde & Schwarz NRP-Z2x

Второй этап – антенны

Качество глушения зависит также и от антенн.

Основные характеристики антенны это КСВ и мощность, а также сам тип антенны.

Измерение КСВ антенны в заданном диапазоне.

выполняется прибором LiteVNA или TinySA ULTRA

Третий этап – контрольная проверка и тестирование изделия.

Проверка мощности джаммеров на выходе изделия

Проверка всей периферии, а именно кабеля питания, кабелей удлинителей антенн, АКБ.

Общий тест работы изделия и маркировки.
